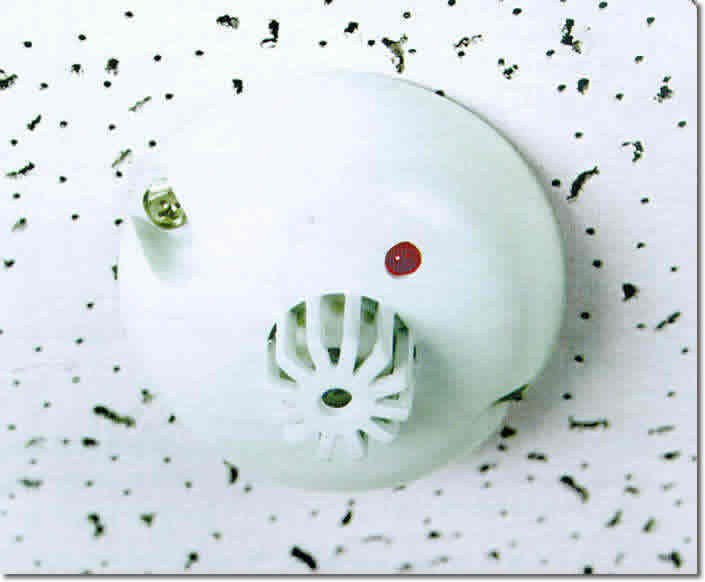

Извещатель пожарный тепловой максимальный ИП 101-1А

1.Назначение
1.1 Извещатель пожарный тепловой максимальный ИП101-1А (далее-извещатель) соответствует требованиям НПБ 76-98 и предназначен для выдачи сигнала в шлейф пожарной сигнализации (ШПС) путем замыкания шлейфа при достижении температуры окружающего воздуха порогового значения.
1.2 Извещатель предназначен для непрерывной круглосуточной работы в закрытых отапливаемых помещениях.
1.3 Извещатель рассчитан на совместную работу с приемно-контрольными приборами (ПКП), воспринимающими сигнал о замыкании (ШПС) и имеющими шлейф постоянного или знакопеременного тока.
1.4 Извещатель не предназначен для использования в химически агрессивных средах.
1.5 Исполнение извещателя - обыкновенное по ГОСТ 12997-84. Вид климатического исполнения - УХЛ категории 3 1 по ГОСТ 15150-69 для работы в диапазоне температур от 0°С до + 50°С и относительной влажности воздуха до 95% при температуре +35°С.

2.Основные технические характеристики
2.1 Номинальное значение температуры срабатывания извещателя +70°С. Отклонение температуры срабатывания извещателя от номинального значения - не более 5%
2.2 Инерционность срабатывания извещателя (время нарастания температуры среды от +25°С до момента срабатывания извещателя) при скорости нарастания температуры 30°С/мин находится в пределах 39...162 сек. Инерционность срабатывания извещателя при скорости нарастания температуры 3°С/мин находится в пределах 433...1120 сек.
2.3 Электропитание извещателя осуществляется по ШПС непосредственно от ПКП. Диапазон питающих напряжений от 10 до 25 В.
2.4 Потребляемый ток в дежурном режиме не более 50 мкА.
2.5 Защищаемая поверхность не менее 25 кв. м.
2.6 Индикация дежурного и тревожного режимов.
2.7 В тревожном режиме остаточное напряжение на сработавшем извещателе не более 4,5 В.
2.8 Средняя наработка на отказ не менее 70000 часов.
2.9 Средний срок службы не менее 10 лет.
2.10 Класс защищенности извещателя от поражения электрическим током III по ГОСТ 12.2.007.0-75.
2.11 Масса извещателя не более 100г.

Тактико-технические характеристики
ПОКАЗАТЕЛИ		ИЗВЕЩАТЕЛЬ ПОЖАРНЫЙ ТЕПЛОВОЙ
		ИП 101-1А
Код продукции		43 7111 8021*
Нормативный документ		ТУ 4371-002- 11858298-99
Код предприятия-изготовителя		11858298
ТАКТИКО-ТЕХНИЧЕСКИЕ И ЭКСПЛУАТАЦИОННЫЕ ХАРАКТЕРИСТИКИ
Температура срабатывания, ° С		70± 3,5	70± 3,5
Инерционность срабатывания при скорости нарастания температуры, с	30 ° С/мин	39...162	нет данных
	3 ° С/мин	433...1120	нет данных
Защищаемая площадь, м², не более		в соответствии с НПБ 88-2001
Принцип действия		максимальный	максимальный
Напряжение питания, В		10...25	нет данных
Потребляемый ток, мА, не более	в дежурном режиме	0,05	нет данных
Потребляемый ток, мА, не более	в режиме "Пожар"	20	нет данных
Приборы приемно-контрольные (ППК), с которыми работает извещатель		пожарные ППК	любые ППК
Диапазон рабочих температур, ° С		-30...+50	-50...+50
Допустимая относительная влажность окружающей среды, %		98 при 25 ° С	нет данных
Габаритные размеры, мм, не более		нет данных	57х60
Масса, г, не более		100	70
Средний срок службы, лет		10	нет данных
